Betonpumpen: Modelle und Abmessungen
Unser Maschinenportfolio reicht von der Kleinmastpumpe M20
bis hin zur Großmastpumpe mit einer Mastlänge von 60 Metern.
Die Angaben zu den Pumpen variieren je nach Hersteller.
Bitte erfragen Sie die genaueren Daten telefonisch unter 08131 33215-0 oder senden
Sie uns eine E-Mail an bfm@bfm-betonfoerderdienst.de oder verwenden Sie unser Kontaktformular.
Wir beraten Sie gerne.
Die angegebenen Abstützweiten werden jeweils von der Mitte des Stützfußes gemessen. Unterlegplatten und eventuell erforderliche Kanthölzer müssen bei der Ermittlung der benötigten Aufstellweite entsprechend berücksichtigt werden.
Gesamtübersicht
| FAHRZEUG- MODELL | M 20
Schwing Putzmeister | M 24 Putzmeister | M 32 Liebherr | M 36
Schwing Putzmeister | M 37
Liebherr | M 43 Schwing | M 45 Cifa | M 47-5 Putzmeister | M 52 Putzmeister | M 60 Cifa | RV 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Reichhöhe in m | 19,40 19,50 | 23,60 | 31,70 | 35,20 35,60 | 36,80 | 42,30 | 44,10 | 46,10 | 52,00 | 59,10 | - |
| Reichweite in m | 15,80 16,10 | 19,70 | 27,70 | 31,25 31,70 | 32,80 | 37,55 | 39,80 | 41,10 | 48,10 | 54,10 | 10 |
| Reichtiefe in m | 10,40 11,10 | 14,50 | 20,70 | 24,00 23,70 | 25,30 | 29,20 | 27,70 | 32,40 | 38,10 | 44,40 | - |
| Ausfalthöhe in m | 3,85 3,90 | 4,90 | 5,94 | 8,32 8,70 | 8,63 | 8,55 | 8,10 | 11,10 | 10,40 | 14,20 | - |
| Abstützbreite vorn in m | 3,85 3,40 | 5,60 | 6,42 | 6,21 6,30 | 6,42 | 7,95 | 8,30 | 9,50 | 10,50 | 9,40 | 3,15 |
| Abstützbreite hinten in m | 2,15 2,60 | 2,60 | 4,18 | 5,70 6,50 | 6,80 | 8,30 | 8,25 | 10,50 | 9,90 | 12,70 | - |
| Stützdruck vorn kn | 110 105 | 150 | 200 | 190 180 | 200 | 240 | 225 | 245 | 340 | 360 | - |
| Stützdruck hinten kn | 70 70 | 90 | 200 | 150 185 | 200 | 240 | 225 | 250 | 350 | 335 | - |
| Fahrzeughöhe in m | 4,00 3,40 | 4,00 | 4,00 | 4,00 4,00 | 4,00 | 4,00 | 4,00 | 3,95 | 4,00 | 4,00 | 2,00 |
| Fahrzeuglänge in m | 8,45 8,70 | 10,10 | 9,94 | 11,16 11,31 | 11,70 | 11,55 | 11,30 | 11,85 | 14,30 | 13,40 | 12,35 |
| zulässiges Gesamtgewicht in kg | 18.000 18.000 | 26.000 | XX | 27.500 27.500 | XX | XX | XX | XX | 45.000 |
Detailangaben zu den einzelnen Modellen:
M20 SCHWING
| Reichhöhe in m | 19,40 |
|---|---|
| Reichweite in m | 15,80 |
| Reichtiefe in m | 10,40 |
| Ausfalthöhe in m | 3,85 |
| Abstützbreite vorn in m | 3,85 |
| Abstützbreite hinten in m | 2,15 |
| Stützdruck vorn kn | 110 |
| Stützdruck hinten kn | 70 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 8,45 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau

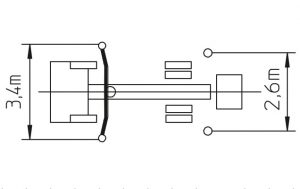

M20 PUTZMEISTER
| Reichhöhe in m | 19,50 |
|---|---|
| Reichweite in m | 16,10 |
| Reichtiefe in m | 11,10 |
| Ausfalthöhe in m | 3,90 |
| Abstützbreite vorn in m | 3,40 |
| Abstützbreite hinten in m | 2,60 |
| Stützdruck vorn kn | 105 |
| Stützdruck hinten kn | 70 |
| Fahrzeughöhe in m | 3,40 |
| Fahrzeuglänge in m | 8,70 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
M24 PUTZMEISTER
| Reichhöhe in m | 23,60 |
|---|---|
| Reichweite in m | 19,70 |
| Reichtiefe in m | 14,50 |
| Ausfalthöhe in m | 4,90 |
| Abstützbreite vorn in m | 5,60 |
| Abstützbreite hinten in m | 2,60 |
| Stützdruck vorn kn | 150 |
| Stützdruck hinten kn | 90 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 10,10 |
Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau
nicht möglich!
M32 LIEBHERR
| Reichhöhe in m | 31,70 |
| Reichweite in m | 27,70 |
| Reichtiefe in m | 20,70 |
| Ausfalthöhe in m | 5,94 |
| Abstützbreite vorn in m | 6,42 |
| Abstützbreite hinten in m | 4,18 |
| Stützdruck vorn kn | 200 |
| Stützdruck hinten kn | 200 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 9,94 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
M36 PUTZMEISTER
| Reichhöhe in m | 35,60 |
|---|---|
| Reichweite in m | 31,70 |
| Reichtiefe in m | 23,70 |
| Ausfalthöhe in m | 8,70 |
| Abstützbreite vorn in m | 6,30 |
| Abstützbreite hinten in m | 6,50 |
| Stützdruck vorn kn | 180 |
| Stützdruck hinten kn | 185 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 11,31 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
M36 SCHWING
| Reichhöhe in m | 35,20 |
|---|---|
| Reichweite in m | 31,25 |
| Reichtiefe in m | 24,00 |
| Ausfalthöhe in m | 8,32 |
| Abstützbreite vorn in m | 6,21 |
| Abstützbreite hinten in m | 5,70 |
| Stützdruck vorn kn | 190 |
| Stützdruck hinten kn | 150 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 11,16 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
M37 LIEBHERR
| Reichhöhe in m | 36,80 |
|---|---|
| Reichweite in m | 32,80 |
| Reichtiefe in m | 25,30 |
| Ausfalthöhe in m | 8,63 |
| Abstützbreite vorn in m | 6,42 |
| Abstützbreite hinten in m | 6,80 |
| Stützdruck vorn kn | 200 |
| Stützdruck hinten kn | 200 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 11,70 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
M43 SCHWING
| Reichhöhe in m | 42,30 |
|---|---|
| Reichweite in m | 37,55 |
| Reichtiefe in m | 29,20 |
| Ausfalthöhe in m | 8,55 |
| Abstützbreite vorn in m | 7,95 |
| Abstützbreite hinten in m | 8,30 |
| Stützdruck vorn kn | 240 |
| Stützdruck hinten kn | 240 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 11,55 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
M45 H Cifa
| Reichhöhe in m | 44,10 |
|---|---|
| Reichweite in m | 39,80 |
| Reichtiefe in m | 27,70 |
| Ausfalthöhe in m | 8,10 |
| Abstützbreite vorn in m | 8,33 |
| Abstützbreite hinten in m | 8,25 |
| Stützdruck vorn kn | 225 |
| Stützdruck hinten kn | 225 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 11,30 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
M47-5 PUTZMEISTER
| Reichhöhe in m | 46,10 |
|---|---|
| Reichweite in m | 41,10 |
| Reichtiefe in m | 32,40 |
| Ausfalthöhe in m | 11,10 |
| Abstützbreite vorn in m | 9,50 |
| Abstützbreite hinten in m | 10,50 |
| Stützdruck vorn kn | 245 |
| Stützdruck hinten kn | 250 |
| Fahrzeughöhe in m | 3,95 |
| Fahrzeuglänge in m | 11,85 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau

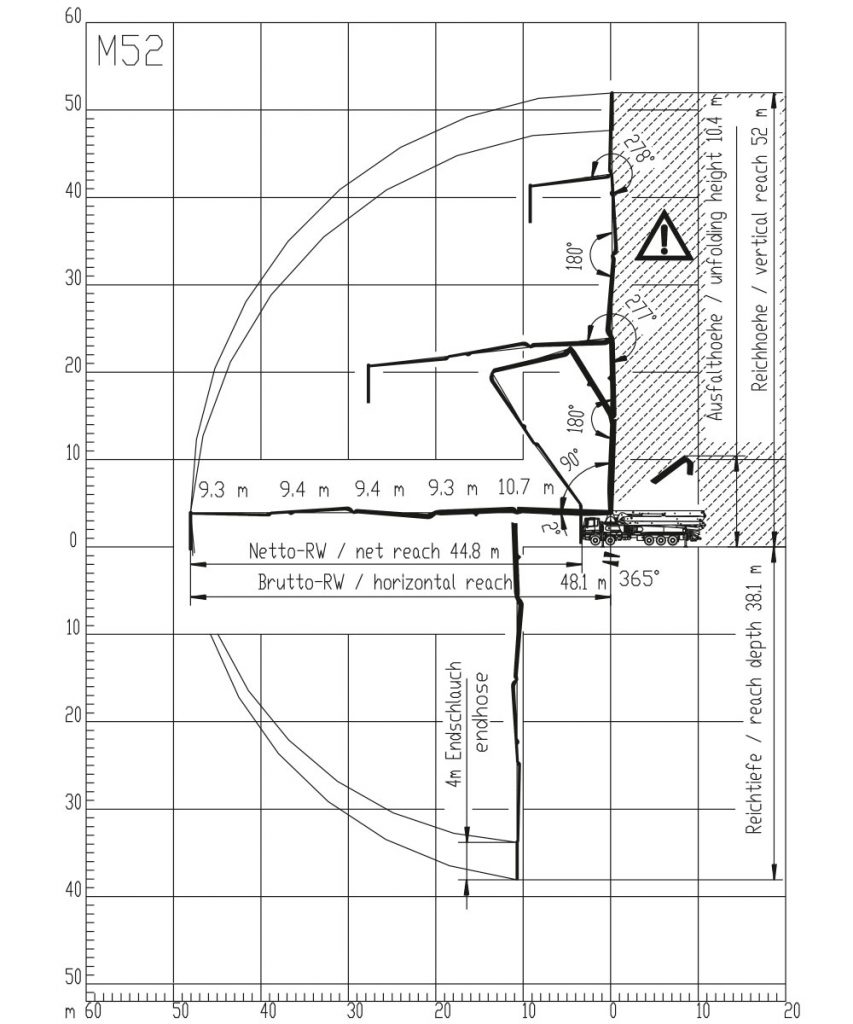

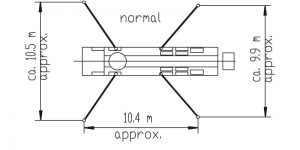

M52 Putzmeister
| Reichhöhe in m | 52,00 |
|---|---|
| Reichweite in m | 48,10 |
| Reichtiefe in m | 38,10 |
| Ausfalthöhe in m | 10,40 |
| Abstützbreite vorn in m | 10,50 |
| Abstützbreite hinten in m | 9,90 |
| Stützdruck vorn kn | 340 |
| Stützdruck hinten kn | 350 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 14,30 |

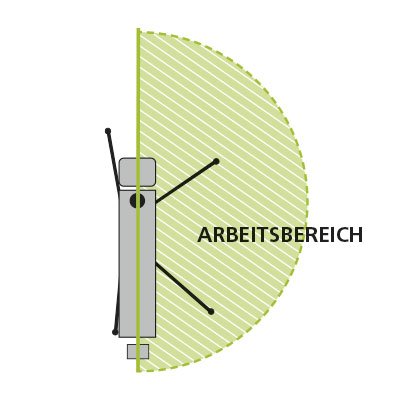

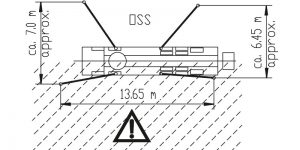

Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
M60 Cifa
| Reichhöhe in m | 59,10 |
|---|---|
| Reichweite in m | 54,10 |
| Reichtiefe in m | 44,40 |
| Ausfalthöhe in m | 14,20 |
| Abstützbreite vorn in m | 9,40 |
| Abstützbreite hinten in m | 12,70 |
| Stützdruck vorn kn | 360 |
| Stützdruck hinten kn | 335 |
| Fahrzeughöhe in m | 4,00 |
| Fahrzeuglänge in m | 13,40 |
Eingeschränkter Arbeitsbereich bei einseitigem Aufbau
RV 10
| Reichhöhe in m | |
|---|---|
| Reichweite in m | 10 |
| Reichtiefe in m | |
| Ausfalthöhe in m | |
| Abstützbreite vorn in m | 3,15 |
| Abstützbreite hinten in m | |
| Stützdruck vorn kn | |
| Stützdruck hinten kn | |
| Fahrzeughöhe in m | 2,00 |
| Fahrzeuglänge in m | 12,35 |
Sonderzubehör
Schlagschieber
Schlauchschlitten
Wandhalter
Lastverteilungsplatten
Schläuche und Rohrleitungssysteme
| 125er | Rohr + Schläuche | 0-32er Korn |
| 100er | Rohr + Schläuche | 0-32er Korn |
| 75er | Schläuche | max. 0-16er Korn |
